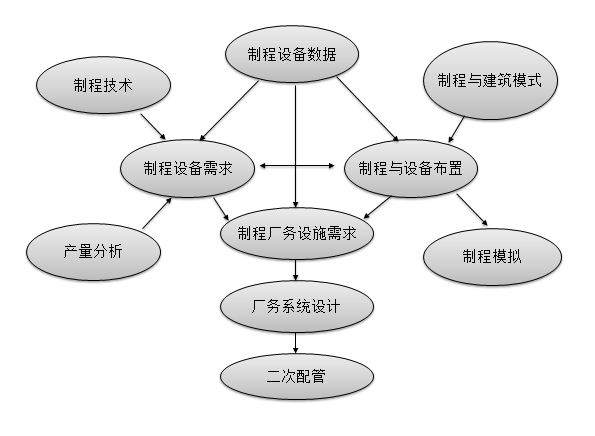

洁净厂房设计整合流程系统

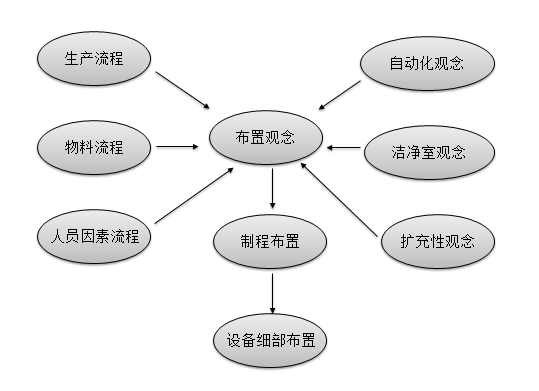

制程设备布置观念
洁净室组成部分
生 产 洁 净 室
|
空调 |
新鲜空气、循环空气、温湿度控制、排气系统、压力控制、冰水系统、蒸汽系统、风速、空气交换率 |
建筑 |
高架地板、设备布置、震动、隔间、静电防制、电磁干扰 |
土地 |
地质钻探、地质分析、震动测量 |
公共设施 |
自来水、电力供应、道路交通、瓦斯气体管线 |
环境管理 |
洁净室进出管理、内部管理、风淋室、噪音防制 |
安全 |
消防火灾报警系统、毒气侦测、安全走道、防火区隔断 、广播系统、紧急冲身器、通信系统、空气面罩 |
电力 |
高压电力、设备电力、照明电力、紧急电力、不断电系统 |
厂务设施 |
纯水供应系统、化学品供应系统、气体供应系统、制程冷却水系统、排酸管线、废水处理、废液回收、高真空系统 |
洁 净 室 特 性
|
环境条件 |
洁净度、温、湿度、噪音、清洁容易、监视系统、标准化清洁、无异味静电消除、室内正压、动线合理化 |
弹性空间 |
空间位置、变更容易、配管容易、局部变更时隔离容易 |
公害、灾害防止 |
废气处理装置、废水处理设备、毒气的稀释系统、保养容易、疏散通路标示、消防系统、紧急淋浴、洗眼系统、毒气侦测系统、耐震对策 |
连续运转 |
备用设备功能、瞬间停电保护装置、中央监控系统、节省能源规划 |
净房建造基本考虑 |
基本考虑 |
基地大小、环保法规、工厂的排放 |
环境 |
与高速公路的距离、与机场港口的距离、与材料供货商的距离 |
交通 |
温湿度、雨与雪、风地海边、地震 |
自然条件 |
为何需要清净室、最适合的等级、温湿度的要求、震动、噪音、电磁 |
洁净等级 |
厂区位置、设备的扩充性、公用需求容量大小、 运转的安全 |
输出 |
水的品质、供水供电的容量、与来源的距离、电压大小 |
水电 |
人员及设备、适合的组织架构、紧急应变计划 |
迁入计划 |
人力、工程师、教育,医疗&文化 |
